Van đáy - Van điều khiển

SP05.17 : Van đáy - Van điều khiển - SANITARY

Thông số chính :

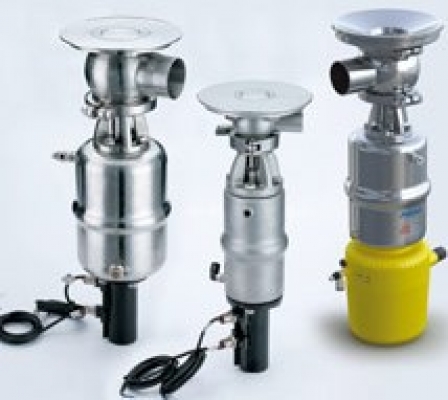

Van đáy - Van điều khiển - SANITAR - Tank Bottom Valve
Tư vấn , Thiết kế , Chế tạo dây chuyền – Thiết bị công nghệ , Hệ thống pha trộn - định lượng được tổng hợp từ các thiết bị công nghệ Bơm - Van - Cảm biến , Thiết bị điều khiển Allen – Bradley (Mỹ)

Model :

Chất lượng : Bảo hành 18 tháng

Catalog

Video

Applications
GD3 tank bottom valve is a pneumatic seat valve with sanitary and flexible design. Based on the mature single seat valve design platform, few and simple moving components make the valve reliable, and reduce the maintenance cost. GD3 tank bottom valve is used to close or open the pipe leading to the tank. It is widely used in brewing, dairy, beverage, and pharmaceutical industries.

Operating Principle

GD3 tank bottom valve is remote controlled by compressed air, which consists of one valve and one tank bottom flange. In order to reduce the abrasion of seal components, the compression to seal components is performed through touching between metals.

GD3 tank bottom valve has two configurations.

GD3-T tank bottom valve and flange are connected by clamp ends. Loosen the clamp a little, the valve can turn to any position, ensuring high flexibility. Tank bottom flange is welded on the tank.

GD3-F tank bottom valve and flange are connected by bolts. The valve can rotate through 360°. Tank bottom flange is welded on the tank.

Technical Data

Metal material	Product wetted	316L (DIN-1.4404)
	Non-product wetted	304 (DIN-1.4301)
	We can provide EN 10204 3.1B certificate.
Seal material	Standard	EPDM
	Options	NBR, FPM, Silicone
	All seal materials comply with FDA 177.2600.
Temperature	Continuous working temperature	-20°C ~ +135°C (EPDM)
	Sterilization temperature	150°C (Max 20min)
Pressure	Working pressure	0~5bar (standard)
	Accepting high pressure requirement
	Control air pressure	5~8bar
Surface treatment	Internal surface	Ra≤0.8µm
	External surface	Shot blasting
Connection	Connection standards	Welding end: DIN 11850 series 2
		Welding end: Inch pipe diameter standard
	Connection methods: welding, thread, clamp, flange
Options	Smart controller	24V DC
		Solenoid valve (1 or 2)
	Position sensor	24V DC
		NPN/PNP position sensor (2)

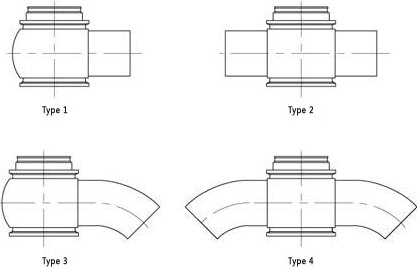

Body Configurations
